Cấu tạo chống tăng giàn giáo là gì?

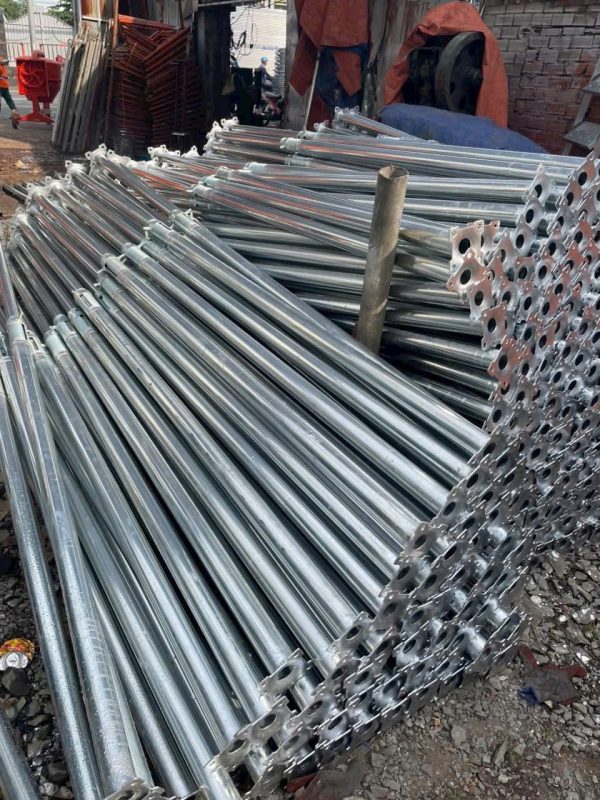

Cấu tạo chống tăng giàn giáo là tập hợp các bộ phận cơ khí được lắp ráp với nhau để tạo thành một cây chống có khả năng chịu lực, điều chỉnh chiều cao và hỗ trợ thi công sàn, dầm, cột hoặc cốp pha. Đây là thiết bị được sử dụng phổ biến trong xây dựng dân dụng, nhà phố, công trình cao tầng, nhà xưởng và nhiều hạng mục đổ bê tông.
Cây chống tăng còn được gọi là cột chống tăng, cây chống sàn, cây chống giàn giáo hoặc cây chống cốp pha. Điểm nổi bật của sản phẩm là khả năng tăng giảm chiều cao linh hoạt, giúp người thi công dễ dàng điều chỉnh theo từng vị trí thực tế tại công trình.
Một cây chống tăng giàn giáo đạt chất lượng cần có cấu tạo chắc chắn, vật liệu thép bền, mối hàn kín, ren xoay mượt và khả năng chịu tải ổn định trong quá trình sử dụng.
Các bộ phận chính trong cấu tạo chống tăng giàn giáo

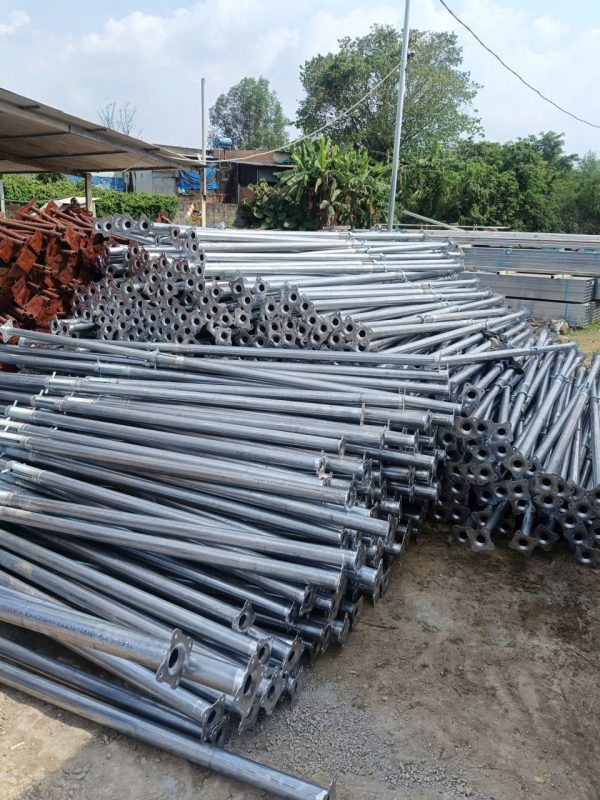

Thông thường, cấu tạo chống tăng giàn giáo gồm 5 bộ phận chính: ống ngoài, ống trong, chốt khóa, ống ren và đế chống. Mỗi bộ phận đảm nhận một chức năng riêng, nhưng khi kết hợp lại sẽ tạo nên hệ chống đỡ chắc chắn và an toàn.
1. Ống ngoài cây chống tăng
Ống ngoài là phần thân chính của cây chống tăng, thường được làm từ thép có độ dày tốt để đảm bảo khả năng chịu lực. Bộ phận này có nhiệm vụ bao bọc, định hướng và giữ cho phần ống trong di chuyển ổn định khi điều chỉnh chiều cao.
Ống ngoài thường có đường kính lớn hơn ống trong, giúp cây chống đứng vững và chịu được áp lực từ hệ cốp pha, dầm sàn hoặc kết cấu phía trên. Chất lượng của ống ngoài ảnh hưởng trực tiếp đến độ bền và khả năng chịu tải của toàn bộ cây chống.
Khi chọn cây chống tăng, nên kiểm tra độ dày ống, độ thẳng của thân ống và bề mặt hoàn thiện. Ống không nên bị móp méo, cong vênh hoặc han gỉ nặng vì có thể làm giảm khả năng chịu lực khi thi công.
2. Ống trong cây chống tăng
Ống trong là bộ phận được lồng vào bên trong ống ngoài. Phần này có thể trượt lên hoặc xuống để điều chỉnh chiều cao cây chống theo nhu cầu sử dụng tại công trình.
Trên thân ống trong thường có các lỗ định vị để lắp chốt khóa. Nhờ hệ thống lỗ này, người thi công có thể cố định cây chống tại nhiều mức chiều cao khác nhau. Đây là chi tiết giúp cây chống tăng linh hoạt hơn so với các loại chống cố định thông thường.
Ống trong cần có độ dày phù hợp, bề mặt đều, không bị nứt, không bị biến dạng tại vị trí lỗ chốt. Nếu lỗ chốt bị rách, méo hoặc quá mòn, cây chống có thể mất an toàn khi chịu tải lớn.
3. Chốt khóa cây chống tăng
Chốt khóa là bộ phận dùng để cố định chiều cao của cây chống sau khi đã điều chỉnh ống trong đến vị trí phù hợp. Chốt thường được làm từ thép cứng, có khả năng chịu lực tốt và dễ tháo lắp trong quá trình thi công.
Trong cấu tạo chống tăng giàn giáo, chốt khóa giữ vai trò rất quan trọng. Nếu chốt yếu, cong, gãy hoặc không ăn khớp với lỗ định vị, cây chống có thể bị tụt chiều cao, gây nguy hiểm cho hệ cốp pha và người lao động.
Khi sử dụng, cần cài chốt đúng vị trí, đảm bảo chốt xuyên qua lỗ định vị chắc chắn. Không nên dùng chốt tự chế, sắt vụn hoặc vật thay thế không đúng quy cách vì có thể làm giảm độ an toàn của hệ chống.
>>> Cấu tạo chống tăng giàn giáo gồm những bộ phận nào?
4. Ống ren và con tán
Ống ren là bộ phận giúp điều chỉnh chiều cao cây chống một cách tinh chỉnh hơn. Sau khi cố định chiều cao cơ bản bằng chốt khóa, người thi công có thể xoay phần ren để tăng hoặc giảm chiều cao cho phù hợp với mặt bằng thực tế.
Con tán là chi tiết đi kèm với ống ren, có nhiệm vụ đỡ và khóa vị trí điều chỉnh. Ren cần được gia công đều, sắc nét, không bị kẹt, không bị mẻ để thao tác xoay dễ dàng.
Bộ phận ống ren thường chịu lực lớn trong quá trình cây chống làm việc. Vì vậy, đây là chi tiết cần được kiểm tra kỹ trước khi sử dụng. Nếu ren bị mòn, trượt ren hoặc con tán bị nứt vỡ, nên thay thế ngay để tránh rủi ro khi thi công.
5. Đế chống
Đế chống là phần tiếp xúc trực tiếp với mặt sàn hoặc bề mặt thi công. Bộ phận này giúp phân tán lực, giữ cây chống đứng vững và hạn chế tình trạng lún, trượt hoặc nghiêng lệch.
Tùy theo thiết kế, cây chống tăng có thể sử dụng đế bằng, đế U hoặc các dạng đế chuyên dụng khác. Đế chống cần được hàn chắc với thân ống, bề mặt không bị cong vênh và có độ dày phù hợp.
Trong thi công thực tế, nếu nền đất yếu hoặc mặt sàn không bằng phẳng, nên sử dụng thêm ván kê hoặc biện pháp gia cố nền để tăng độ ổn định cho cây chống.
Vai trò của cấu tạo chống tăng giàn giáo trong thi công
Cấu tạo chống tăng giàn giáo ảnh hưởng trực tiếp đến độ an toàn và hiệu quả thi công. Một cây chống có kết cấu tốt sẽ giúp:
- Chống đỡ hệ cốp pha dầm, sàn, cột ổn định hơn.
- Điều chỉnh chiều cao linh hoạt theo từng vị trí công trình.
- Giảm nguy cơ lún, trượt, cong vênh hoặc mất cân bằng.
- Tăng tốc độ lắp đặt và tháo dỡ.
- Đảm bảo an toàn cho người lao động trong quá trình đổ bê tông.
Ngược lại, nếu cây chống tăng có cấu tạo yếu, ống mỏng, ren kém, chốt không chắc hoặc đế bị biến dạng, công trình có thể gặp rủi ro về chất lượng và an toàn lao động.
Lưu ý khi sử dụng chống tăng giàn giáo
Để cây chống tăng phát huy hiệu quả, người thi công cần lắp đặt đúng kỹ thuật. Trước khi sử dụng, cần kiểm tra toàn bộ thân ống, chốt khóa, ống ren và đế chống. Không dùng cây chống bị cong, rỉ sét nặng, nứt mối hàn hoặc mất phụ kiện.
Khi lắp đặt, cây chống cần được đặt thẳng đứng, kê trên bề mặt chắc chắn. Khoảng cách bố trí cây chống phải phù hợp với tải trọng và yêu cầu kỹ thuật của từng hạng mục. Trong quá trình đổ bê tông, cần theo dõi hệ chống để kịp thời xử lý nếu phát hiện dấu hiệu nghiêng, lún hoặc biến dạng.
