🔩 Cấu tạo giàn giáo nêm

Hệ giàn giáo nêm là hệ giáo được lắp ghép từ nhiều bộ phận thép liên kết với nhau bằng chốt nêm, tạo thành kết cấu chắc chắn, ổn định và có khả năng chịu tải tốt trong quá trình thi công. Một hệ giáo nêm cơ bản thường bao gồm các bộ phận sau:

🧱 1. Cây Chống nêm
Là bộ phận chịu lực chính của hệ giáo nêm, được lắp theo phương thẳng đứng để truyền tải trọng từ sàn, dầm hoặc cốp pha xuống nền móng.

🔗 2. Thanh giằng nêm
Dùng để liên kết các cột chống với nhau theo phương ngang, giúp hệ giáo ổn định, chắc chắn và hạn chế rung lắc khi thi công.

🏗️ 3. Thanh chống đà
Có nhiệm vụ đỡ hệ đà, xà gồ hoặc cốp pha phía trên, giúp phân bổ tải trọng đều xuống các cột chống trong hệ giàn giáo.

📐 4. Chống consol
Được sử dụng tại các vị trí cần mở rộng phạm vi chống đỡ, đặc biệt là khu vực mép sàn, ban công hoặc những vị trí nhô ra ngoài kết cấu chính.

⚙️ 5. Chống xiên
Giúp tăng độ cứng và khả năng ổn định cho toàn bộ hệ giáo, hạn chế tình trạng nghiêng, lắc hoặc xô lệch trong quá trình sử dụng.

🔩 6. Kích U
Được lắp ở phía trên cột chống, dùng để đỡ xà gồ, đà hoặc hệ cốp pha. Kích U có thể điều chỉnh cao độ để phù hợp với yêu cầu thi công.

🪛 7. Kích chân
Lắp ở phần dưới của cột chống, có tác dụng điều chỉnh chiều cao, cân bằng hệ giáo và giúp giàn giáo đứng vững trên nhiều loại mặt bằng khác nhau.

✅ Nhờ cấu tạo gồm nhiều bộ phận liên kết linh hoạt như thanh giằng nêm, thanh chống đà, chống consol, cột chống, chống xiên, kích U, kích chân, hệ giáo nêm được sử dụng phổ biến trong thi công chống sàn, chống dầm, đổ bê tông và các công trình yêu cầu khả năng chịu lực cao.

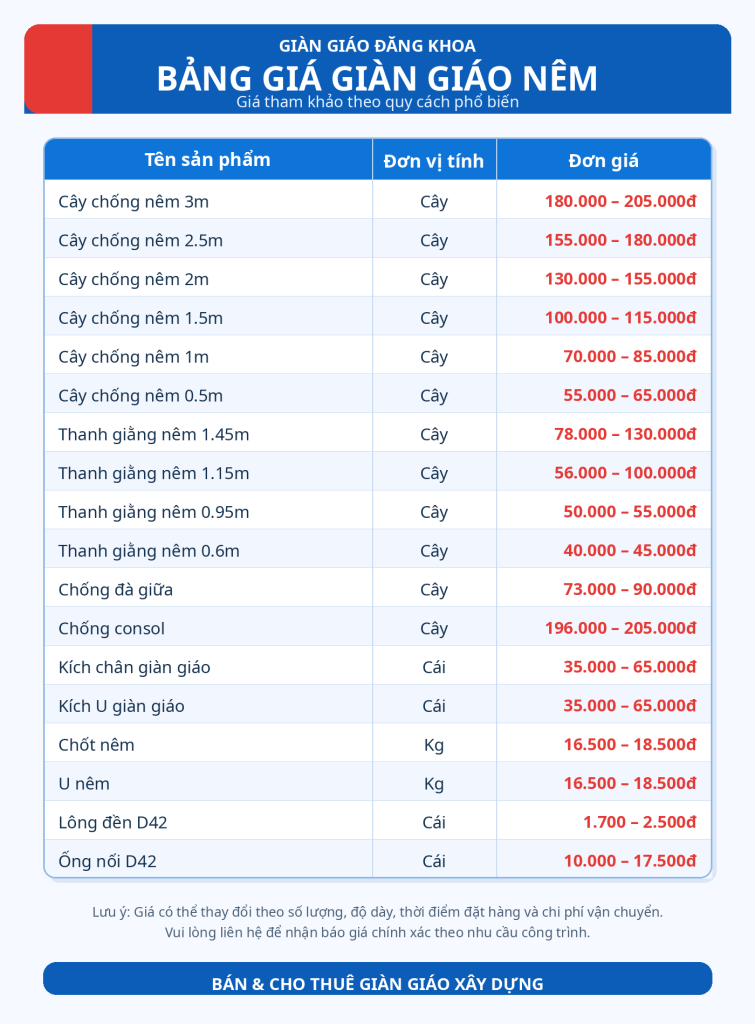

📏 Kích thước hệ giàn giáo nêm

Hệ giàn giáo nêm mạ kẽm được thiết kế với nhiều quy cách khác nhau, đáp ứng nhu cầu lắp dựng, chống sàn, chống dầm và thi công bê tông tại các công trình xây dựng.

🧱 Chống đứng nêm
Chống đứng là bộ phận chịu lực chính của hệ giáo nêm. Các kích thước thông dụng gồm:✅ 3000mm✅ 2500mm✅ 2000mm✅ 1500mm✅ 1000mm

🔗 Giằng ngang
Giằng ngang có tác dụng liên kết các cây chống đứng, giúp hệ giáo chắc chắn, ổn định và hạn chế rung lắc trong quá trình thi công. Kích thước phổ biến gồm: 1500mm✅ 1200mm✅ 1000mm✅ 600mm✅ 500mm

⚙️ Độ dày ống thép

🔩 Cây Chống nêm Ống Ø49: dày 2mm
🔩  Thanh giằng nêm Ống Ø42: dày 2mm

🛡️ Chủng loại
Giàn giáo nêm được sản xuất theo dạng mạ kẽm, giúp tăng khả năng chống gỉ sét, nâng cao độ bền và phù hợp sử dụng trong nhiều điều kiện công trình khác nhau.

🎨 Màu sắc
Hệ giàn giáo có màu bạc, bề mặt sáng đẹp, sạch sẽ và dễ nhận diện khi lắp dựng tại công trình.

🏗️ Với kích thước đa dạng, độ dày tiêu chuẩn và bề mặt mạ kẽm bền chắc, hệ giàn giáo nêm là giải pháp hiệu quả cho các hạng mục thi công yêu cầu độ an toàn, ổn định và khả năng chịu tải cao.

Cấu tạo giàn giáo Ringlock

Giàn giáo Ringlock là hệ giáo được liên kết bằng các vòng khóa Ring, có khả năng chịu lực tốt, lắp dựng nhanh và đảm bảo an toàn trong quá trình thi công. Hệ giáo này gồm nhiều bộ phận chính như chống đứng, giằng ngang, giằng chéo, chống đà và các phụ kiện liên kết đi kèm.

1. Chống đứng Ringlock D48.3 – D49mm

Chống đứng là bộ phận chịu tải chính của hệ giàn Ringlock. Trên thân cây chống đứng được hàn các vòng Ring dạng lục giác hoặc bát giác, bố trí theo khoảng cách 500mm hoặc 1000mm. Các vòng Ring này dùng để liên kết với thanh giằng ngang, giằng chéo, chống đà và các phụ kiện khác, giúp tạo thành hệ khung vững chắc, ổn định khi thi công.

2. Thanh giằng ngang Ringlock D42 – D49mm

Thanh giằng ngang có nhiệm vụ liên kết các cây chống đứng lại với nhau, giúp định hình khoảng cách và giữ thăng bằng cho toàn bộ hệ giáo. Hai đầu thanh giằng được gắn chốt khóa Ringlock, khi lắp đặt sẽ liên kết trực tiếp vào vòng Ring trên cây chống đứng. So với chống đứng, thanh giằng ngang chịu tải ít hơn nhưng đóng vai trò quan trọng trong việc giữ ổn định hệ giáo.

3. Thanh giằng chéo Ringlock

Thanh giằng chéo thường được lắp theo góc nghiêng từ 45 – 60 độ, có tác dụng chống rung lắc, chống xô lệch và tăng khả năng chịu lực đa chiều cho hệ giáo. Khi kết hợp với giằng ngang và chống đứng, giằng chéo giúp hệ Ringlock chắc chắn hơn, đặc biệt ở những công trình có chiều cao lớn hoặc chịu nhiều tác động trong quá trình thi công.

4. Chống đà biên ngoài

Chống đà biên ngoài được lắp trực tiếp vào vòng Ring trên cây chống đứng. Bộ phận này dùng để chống đỡ các dầm, đà vươn ra phía ngoài công trình. Chống đà biên giúp tiết kiệm chi phí chống phụ, đồng thời vẫn đảm bảo khả năng chịu lực đối với các loại dầm có kích thước phổ biến như 200mm, 300mm hoặc 350mm.

5. Chống đà giữa bên trong

Chống đà giữa có chức năng chống đỡ các dầm, đà nằm bên trong công trình. Bộ phận này cũng được liên kết trực tiếp với hệ chống đứng thông qua vòng Ringlock. Chống đà giữa phù hợp với các loại dầm có kích thước từ khoảng 100mm đến 400mm, giúp hệ cốp pha – giàn ổn định và an toàn hơn khi thi công.

Kích thước giàn giáo ringlock phổ biến

Giàn giáo Ringlock được sản xuất với nhiều kích thước đa dạng, phù hợp cho nhiều hạng mục thi công khác nhau.

🏗️ Cây chống đứng Ringlock thường có các kích thước phổ biến: 1000mm, 1500mm, 2000mm, 2500mm và 3000mm. Đây là bộ phận chịu lực chính cho toàn bộ hệ giáo.

🔩 Thanh giằng ngang Ringlock thường dùng các quy cách: 450mm, 950mm, 1150mm và 1450mm, có tác dụng liên kết các cây chống đứng, giúp hệ giáo ổn định và chắc chắn hơn.

📐 Thanh giằng chéo Ringlock có các kích thước như: 1,82m, 2,06m, 2,12m, 2,5m và 2,82m. Bộ phận này giúp chống rung lắc, chống xô lệch và tăng khả năng chịu lực đa chiều cho hệ giáo.

🧱 Chống đà giữa Ringlock thường có kích thước 1000mm, được sử dụng để chống đỡ các dầm, đà nằm bên trong công trình.

🔧 Chống consol Ringlock có kích thước phổ biến 1200mm, dùng để hỗ trợ các vị trí đà biên, dầm vươn hoặc khu vực cần mở rộng không gian thi công.

✅ Với hệ kích thước linh hoạt, giàn giáo Ringlock dễ dàng lắp dựng, điều chỉnh theo mặt bằng thực tế và đáp ứng tốt yêu cầu an toàn trong xây dựng.
