Giàn giáo 1m7 là loại giàn giáo khung chữ H được sử dụng phổ biến trong xây dựng nhà ở, thi công mặt đứng, xây tô và hoàn thiện công trình. Tên gọi “1m7” thể hiện chiều cao danh nghĩa của một khung là 1.700 mm, không phải chiều cao hoàn chỉnh của toàn bộ hệ giàn giáo.
Kích thước giàn giáo 1m7 là 1.700 × 1.250 mm, tương ứng chiều cao 1.700 mm và chiều rộng khoảng 1.250 mm. Tuy nhiên, đường kính ống, chiều dày thành ống, đầu nối và trọng lượng có thể khác nhau giữa các nhà sản xuất.
1. Giàn giáo 1m7 là gì?
Giàn giáo 1m7, còn gọi là:
- Giàn giáo khung 1,7 m;
- Giàn giáo chữ H 1m7;
- Khung giàn giáo 1700;
- Giáo khung 1700 × 1250;
- Giàn giáo khung thép 1m7.

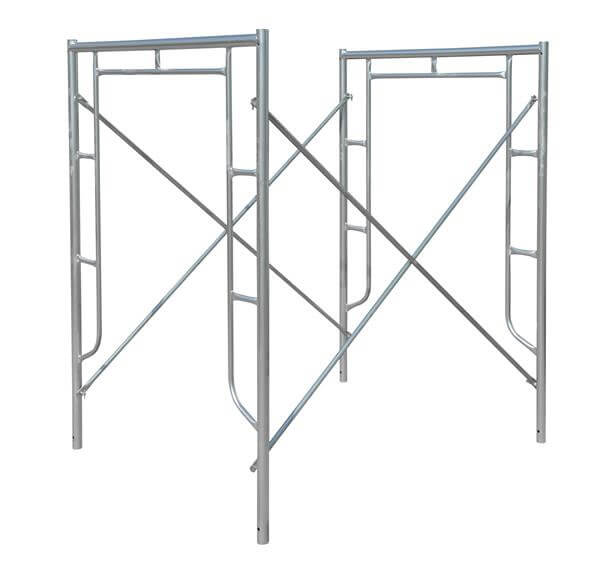

Sản phẩm được chế tạo sẵn từ các ống thép hàn thành khung chữ H. Khi thi công, hai khung được đặt song song và liên kết với nhau bằng thanh giằng chéo, tạo thành một khoang giàn giáo ổn định.
Giàn giáo khung thường được sử dụng để tạo sàn làm việc, lối tiếp cận và vị trí thao tác trên cao. Việc lắp đặt, sử dụng, bảo dưỡng và tháo dỡ thuộc phạm vi điều chỉnh của TCVN 13662:2023 về yêu cầu an toàn đối với giàn giáo xây dựng.

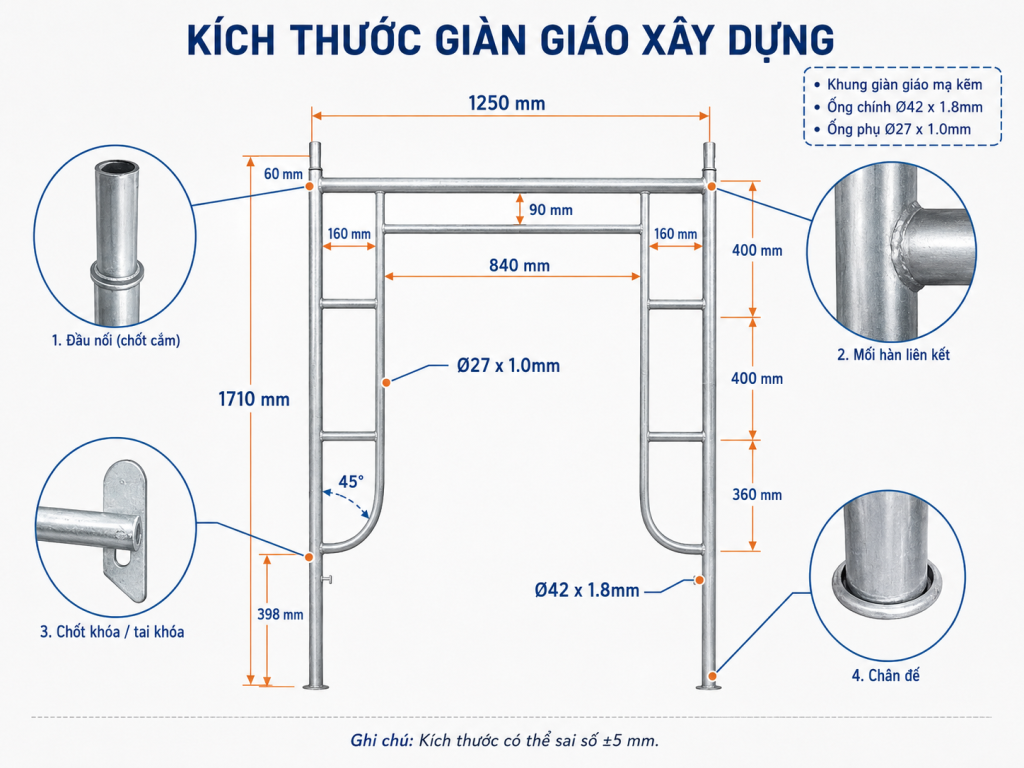

2. Kích thước giàn giáo 1m7 tiêu chuẩn phổ biến
Thông số cơ bản thường gặp của một khung giàn giáo 1m7 như sau:
| Thông số | Kích thước tham khảo |
|---|---|
| Chiều cao khung | 1.700 mm |
| Chiều rộng khung | Khoảng 1.250 mm |
| Đường kính ống chính | Thường Ø42 mm |
| Chiều dày ống chính | Khoảng 1,8–2,0 mm |
| Chiều dài giằng chéo | Thường khoảng 1.960 mm |
| Đường kính ống giằng | Tùy hệ sản phẩm |
| Xử lý bề mặt | Sơn dầu, mạ kẽm hoặc mạ kẽm nhúng nóng |
| Trọng lượng khung | Thay đổi theo độ dày và cấu tạo |
Một số nhà sản xuất công bố khung 1.700 × 1.250 mm sử dụng ống chính D42. Có hệ dùng ống dày 1,8 mm, trong khi hệ khác dùng ống D42 dày 2,0 mm. Thanh giằng chéo sử dụng với khung 1m7 có thể dài khoảng 1.960 mm.
Các con số trên là quy cách thương mại phổ biến, không phải kích thước bắt buộc cho mọi sản phẩm mang tên giàn giáo 1m7. Khi mua hoặc thuê, cần đối chiếu catalogue của đúng nhà sản xuất.
Xem thêm: Báo Giá Giàn Giáo Khung H – Giá Giàn Giáo 1m7 Chất Lượng, Giá Rẻ
3. Cách hiểu kích thước 1.700 × 1.250 mm
Chiều cao 1.700 mm
Đây là chiều cao danh nghĩa từ chân khung đến phần trên của thân khung. Một số sản phẩm có đầu nối nhô lên phía trên, vì vậy chiều cao tổng thể khi đo cả đầu nối có thể lớn hơn 1.700 mm.
Điều này dễ gây nhầm lẫn khi nghiệm thu. Báo giá cần ghi rõ:
- Chiều cao thân khung;
- Chiều cao bao gồm đầu nối;
- Khung có đầu nối hay không có đầu nối.
Chiều rộng 1.250 mm
Chiều rộng khoảng 1.250 mm là khoảng cách danh nghĩa giữa hai chân đứng của khung. Đây là kích thước theo mặt phẳng chữ H, không phải chiều dài của một khoang giàn giáo dọc theo mặt tường.
Chiều dài khoang giàn giáo
Chiều dài khoang được tạo bởi khoảng cách giữa hai khung đặt song song. Kích thước này liên quan đến thanh giằng chéo và cách bố trí hệ thống.
Vì vậy, cụm “giàn giáo 1.700 × 1.250 mm” mới chỉ mô tả kích thước của một khung, chưa mô tả đầy đủ:
- Chiều dài khoang;
- Chiều rộng sàn thao tác;
- Chiều cao toàn hệ;
- Khoảng cách giữa các tầng sàn;
- Vị trí neo với công trình.
4. Cấu tạo khung giàn giáo 1m7
Ống đứng chịu lực
Hai ống đứng tạo thành hai chân chính của khung. Đây là bộ phận truyền tải trọng từ thanh ngang và sàn công tác xuống chân giáo.
Ống đứng phổ biến có đường kính khoảng Ø42 mm, nhưng độ dày có thể là 1,8 mm, 2,0 mm hoặc một quy cách khác tùy sản phẩm.
Thanh ngang phía trên
Thanh ngang nối hai chân đứng, giúp khung giữ được hình dạng và tạo vị trí đỡ cho một số phụ kiện của hệ giàn giáo.
Thanh ngang phụ
Các thanh ngang nhỏ được hàn vào hai bên khung. Chúng góp phần tăng độ cứng, đồng thời có thể hỗ trợ việc trèo lên trong một số cấu hình.
Tuy nhiên, không nên mặc nhiên sử dụng các thanh ngang của khung làm thang tiếp cận nếu hệ thống không được thiết kế cho mục đích đó. Lối lên xuống cần được bố trí an toàn theo phương án thi công.
Tay cong gia cường
Đoạn ống cong nối phần trong của khung với chân đứng giúp tăng độ cứng tại khu vực chuyển tiếp. Hình dạng và kích thước đoạn cong có thể khác nhau giữa các nhà sản xuất.
Đầu nối
Đầu nối được bố trí phía trên chân khung để lắp chồng khung ở tầng tiếp theo. Có hai dòng sản phẩm thường gặp:
- Khung có đầu nối;
- Khung không đầu nối, sử dụng chốt nối rời.
Tai khóa giằng
Tai khóa nằm trên chân khung, dùng để liên kết thanh giằng chéo. Tai khóa phải đúng vị trí, không cong, không nứt và giữ được thanh giằng chắc chắn.
5. Thanh giằng dùng cho giàn giáo 1m7
Khung 1m7 thường được kết hợp với thanh giằng chéo dài khoảng 1.960 mm. Một nhà sản xuất công bố thanh chéo dùng cho khung 1,7 m được làm từ ống thép D21 dày 1,2 mm, nhưng quy cách này không nên áp dụng cho mọi thương hiệu.
Thanh giằng có nhiệm vụ:
- Liên kết hai khung thành một khoang;
- Hạn chế biến dạng hình bình hành;
- Tăng độ cứng theo phương dọc;
- Giữ khoảng cách giữa các khung;
- Giảm chuyển vị ngang khi sử dụng.
Không nên lựa chọn giằng chỉ dựa trên chiều dài ghi trong báo giá. Cần kiểm tra cả:
- Khoảng cách giữa hai lỗ hoặc hai đầu móc;
- Đường kính ống;
- Chiều dày ống;
- Kiểu móc khóa;
- Khả năng tương thích với tai khóa của khung.
6. Một bộ giàn giáo 1m7 gồm những gì?
Cách gọi “một bộ” không hoàn toàn thống nhất trên thị trường.
Một cấu hình cơ bản thường được hiểu là:
- Hai khung giàn giáo cao 1,7 m;
- Hai thanh giằng chéo.
Tuy nhiên, một số nhà cung cấp có thể tính một bộ là:
- Một khung và một thanh chéo;
- Hai khung và một cặp thanh chéo;
- Hai khung, thanh chéo và đầu nối;
- Một khoang hoàn chỉnh có thêm mâm thao tác hoặc kích chân.
Do đó, báo giá cần ghi rõ số lượng từng cấu kiện. Không nên so sánh đơn giá của hai nhà cung cấp nếu định nghĩa “bộ giàn giáo” khác nhau.
7. Chiều cao sau khi lắp chồng nhiều tầng
Về mặt danh nghĩa:
| Số tầng khung | Chiều cao cộng dồn |
|---|---|
| 1 tầng | Khoảng 1,7 m |
| 2 tầng | Khoảng 3,4 m |
| 3 tầng | Khoảng 5,1 m |
| 4 tầng | Khoảng 6,8 m |
| 5 tầng | Khoảng 8,5 m |
Đây chỉ là phép cộng kích thước khung. Chiều cao thực tế còn phụ thuộc vào:
- Đầu nối giữa các tầng;
- Kích chân;
- Cao độ đặt sàn thao tác;
- Độ lún của nền;
- Cách bố trí lan can;
- Cấu hình khung trên cùng.
Đặc biệt, chiều cao khung không đồng nghĩa với chiều cao sàn làm việc. Người lập phương án phải xác định riêng cao độ sàn, chiều cao lan can và chiều cao tiếp cận cần thiết.
8. Trọng lượng khung giàn giáo 1m7
Trọng lượng thay đổi theo chiều dày ống, số lượng thanh phụ, đầu nối và công nghệ hoàn thiện bề mặt.
Một sản phẩm khung 1m7 dùng ống D42 dày 1,8 mm được công bố nặng khoảng 11 kg. Các cấu hình dày hơn hoặc có nhiều chi tiết hơn có thể nặng hơn.
Không nên dùng trọng lượng để tự suy ra khả năng chịu tải. Hai khung nặng bằng nhau vẫn có thể khác về:
- Chất lượng thép;
- Chất lượng mối hàn;
- Độ thẳng của ống;
- Vị trí thanh gia cường;
- Sai số chế tạo;
- Mức độ ăn mòn;
- Tình trạng sử dụng trước đó.
Khả năng chịu tải phải được xác định theo hồ sơ kỹ thuật, cấu hình lắp dựng và điều kiện làm việc thực tế.
9. Giàn giáo 1m7 dùng cho công việc nào?
Khung 1m7 thường được lựa chọn cho:
- Xây và tô tường;
- Sơn, bả mặt đứng;
- Ốp lát và hoàn thiện;
- Sửa chữa nhà ở;
- Thi công điện nước;
- Làm sàn thao tác;
- Lắp thành tháp giáo có bánh xe trong cấu hình phù hợp;
- Tạo lối tiếp cận tới vị trí làm việc trên cao.
Ưu điểm của khung cao 1,7 m là tạo được bước chiều cao tương đối lớn nên giảm số tầng khung so với loại 0,9 m hoặc 1,2 m. Tuy nhiên, khung lớn hơn cũng nặng và cồng kềnh hơn khi vận chuyển trong không gian hẹp.
Không nên mặc nhiên dùng giàn giáo khung 1m7 để chống cốp pha bê tông. Khi dùng làm hệ chống, cần kiểm tra tải trọng bê tông tươi, khoảng cách khung, hệ giằng, nền đặt chân và tài liệu chịu lực của đúng sản phẩm.
10. Cách lựa chọn giàn giáo 1m7
Kiểm tra đúng kích thước
Nên đo thực tế:
- Chiều cao thân khung;
- Chiều rộng khung;
- Đường kính ống;
- Chiều dày thành ống;
- Chiều dài đầu nối;
- Khoảng cách tai khóa;
- Chiều dài thanh giằng.
Kiểm tra độ dày ống
Không nên chỉ căn cứ vào thông tin “1,8 ly” hoặc “2 ly” trên báo giá. Cần yêu cầu hồ sơ vật liệu hoặc đo mẫu thực tế tại nhiều vị trí.
Kiểm tra mối hàn
Mối hàn cần đều và liên tục, không có dấu hiệu:
- Nứt;
- Rỗ lớn;
- Cháy thủng ống;
- Bong mối hàn;
- Hàn lệch;
- Hàn sửa chồng nhiều lớp không kiểm soát.
Kiểm tra độ thẳng
Đặt khung trên nền phẳng để kiểm tra hai chân có đồng đều hay không. Khung cong hoặc xoắn có thể gây khó khăn khi lắp chồng và làm tăng độ lệch tâm của tải trọng.
Kiểm tra khả năng lắp ghép
Nên lắp thử:
- Khung với khung;
- Đầu nối với ống đứng;
- Thanh chéo với tai khóa;
- Mâm thao tác với thanh đỡ;
- Kích chân với chân khung.
Các cấu kiện có hình thức gần giống nhau chưa chắc đã tương thích.
11. Lưu ý an toàn khi lắp dựng
TCVN 13662:2023 quy định yêu cầu an toàn trong lắp đặt, sử dụng, bảo dưỡng và tháo dỡ giàn giáo. QCVN 18:2021/BXD là quy chuẩn kỹ thuật quốc gia về an toàn trong thi công xây dựng.
Khi sử dụng giàn giáo 1m7 cần:
- Đặt chân giáo trên nền đủ khả năng chịu tải;
- Sử dụng đế hoặc tấm kê phù hợp;
- Lắp đầy đủ thanh giằng;
- Kiểm tra độ thẳng đứng của hệ;
- Bố trí neo giữ theo phương án lắp dựng;
- Lắp sàn công tác chắc chắn;
- Bố trí lan can và tấm chắn chân;
- Không chất vật liệu vượt tải trọng thiết kế;
- Không tự ý tháo giằng hoặc neo khi đang sử dụng;
- Kiểm tra lại sau gió lớn, mưa, va chạm hoặc thay đổi cấu hình.
TCVN 13662:2023 còn có các yêu cầu cụ thể đối với lan can, trong đó khoảng cách giữa các trụ đứng lắp thanh lan can thông thường không được lớn hơn 3 m nếu không có thiết kế đặc biệt của người có chuyên môn.
12. Những nhầm lẫn thường gặp
Cho rằng 1m7 là chiều cao làm việc
1m7 là chiều cao khung. Chiều cao làm việc còn phụ thuộc vào vị trí sàn và tầm với của người lao động.
Cho rằng mọi khung 1m7 đều giống nhau
Hai khung cùng kích thước 1.700 × 1.250 mm có thể khác đường kính ống, độ dày, trọng lượng, kiểu đầu nối và khả năng chịu lực.
Chọn giằng chéo theo tên gọi
Không phải mọi thanh chéo 1.960 mm đều lắp vừa mọi khung 1m7. Vị trí tai khóa và kiểu đầu móc phải tương thích.
Lấy số tầng nhân 1,7 m để kết luận an toàn
Phép nhân chỉ cho chiều cao hình học gần đúng. Độ ổn định còn phụ thuộc vào nền, giằng, neo, gió và tỷ lệ kích thước toàn hệ.
Đánh giá chất lượng chỉ bằng trọng lượng
Khung nặng hơn có thể sử dụng nhiều thép hơn, nhưng chưa đủ chứng minh chất lượng mối hàn, vật liệu và khả năng chịu lực.
Kết luận
Kích thước giàn giáo 1m7 phổ biến là:
- Chiều cao: 1.700 mm;
- Chiều rộng: khoảng 1.250 mm;
- Ống chính: thường Ø42 mm;
- Độ dày ống: phổ biến khoảng 1,8–2,0 mm;
- Giằng chéo: thường dài khoảng 1.960 mm.
Đây là kích thước của một khung chữ H, không phải toàn bộ kích thước của hệ giàn giáo sau khi lắp dựng. Khi lựa chọn sản phẩm, cần kiểm tra đầy đủ chiều dày ống, trọng lượng, đầu nối, thanh giằng, mối hàn và khả năng tương thích của phụ kiện.
Quan trọng nhất, kích thước 1.700 × 1.250 mm không tự chứng minh khả năng chịu tải. Giàn giáo chỉ an toàn khi được lắp đúng cấu hình, có đủ giằng và neo, đặt trên nền phù hợp và được kiểm tra theo hồ sơ kỹ thuật của nhà sản xuất.
