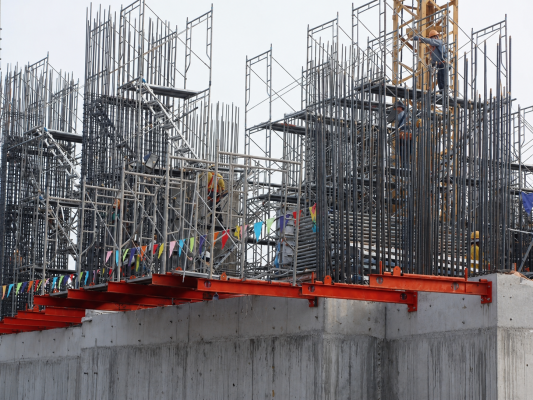

1. Thi công lắp đặt dầm I hệ giàn giáo bao che là gì?
Thi công lắp đặt dầm I hệ giàn giáo bao che là công tác lắp dựng các thanh dầm thép chữ I để làm kết cấu đỡ, liên kết hoặc gia cường cho hệ giàn giáo bao che bên ngoài công trình. Hạng mục này thường được sử dụng trong các công trình xây dựng cao tầng, nhà xưởng, công trình dân dụng, công trình công nghiệp hoặc các khu vực cần đảm bảo an toàn trong quá trình thi công trên cao.
Dầm I có vai trò quan trọng trong việc chịu lực, phân bổ tải trọng và tạo điểm tựa ổn định cho hệ giàn giáo bao che. Vì vậy, quá trình thi công cần được thực hiện đúng bản vẽ thiết kế, đúng biện pháp kỹ thuật và tuân thủ nghiêm các yêu cầu về an toàn lao động.
2. Vai trò của dầm I trong hệ giàn giáo bao che
Trong hệ giàn giáo bao che, dầm I không chỉ là bộ phận kết cấu phụ trợ mà còn ảnh hưởng trực tiếp đến độ ổn định và an toàn của toàn bộ hệ bao che. Việc lắp đặt dầm I đúng kỹ thuật giúp hệ giàn giáo làm việc chắc chắn, hạn chế rung lắc, biến dạng và giảm nguy cơ mất an toàn trong quá trình sử dụng.
Một số vai trò chính của dầm I gồm:
- Làm kết cấu đỡ cho hệ khung giàn giáo bao che.
- Tạo điểm liên kết giữa giàn giáo và kết cấu công trình.
- Phân bổ tải trọng từ hệ giàn giáo xuống các vị trí chịu lực.
- Hỗ trợ lắp đặt sàn thao tác, lưới bao che, lan can an toàn.
- Tăng độ ổn định cho hệ bao che trong quá trình thi công trên cao.
Do đó, công tác thi công lắp đặt dầm I hệ giàn giáo bao che cần được kiểm soát chặt chẽ từ khâu chuẩn bị vật tư đến lắp đặt, căn chỉnh, liên kết và nghiệm thu.
3. Chuẩn bị trước khi thi công lắp đặt dầm I hệ giàn giáo bao che
3.1. Chuẩn bị hồ sơ kỹ thuật
Trước khi thi công, đơn vị thực hiện cần chuẩn bị đầy đủ hồ sơ kỹ thuật liên quan. Hồ sơ càng rõ ràng thì quá trình thi công càng thuận lợi, hạn chế sai sót và đảm bảo đúng yêu cầu của chủ đầu tư, tư vấn giám sát.
Các hồ sơ cần chuẩn bị gồm:
- Bản vẽ thiết kế hệ giàn giáo bao che.
- Bản vẽ bố trí dầm I, vị trí gối đỡ, vị trí neo và bản mã liên kết.
- Biện pháp thi công đã được phê duyệt.
- Bảng tính tải trọng, khả năng chịu lực nếu có yêu cầu.
- Hồ sơ kiểm định thiết bị nâng hạ.
- Biên bản bàn giao mặt bằng thi công.
- Hồ sơ an toàn lao động cho công nhân tham gia thi công.
3.2. Chuẩn bị vật tư thi công
Vật tư sử dụng cho hạng mục thi công lắp đặt dầm I cần đúng chủng loại, đúng kích thước và đảm bảo chất lượng theo thiết kế. Trước khi đưa vào sử dụng, dầm I và các phụ kiện liên kết phải được kiểm tra kỹ.
Vật tư chính bao gồm:
- Dầm thép chữ I theo đúng quy cách thiết kế.
- Bản mã liên kết, thép gia cường, thép kê đỡ.
- Bu lông, đai ốc, long đen, tắc kê hoặc bu lông neo.
- Vật tư hàn, que hàn, máy hàn.
- Sơn chống gỉ, sơn dặm bảo vệ bề mặt thép.
- Các phụ kiện liên kết với hệ giàn giáo bao che.
Dầm I không được cong vênh quá mức, không bị nứt, gãy, biến dạng hoặc gỉ sét nghiêm trọng. Những cấu kiện không đảm bảo chất lượng cần được loại bỏ hoặc xử lý trước khi thi công.
3.3. Chuẩn bị thiết bị và nhân lực
Để đảm bảo quá trình thi công an toàn, cần bố trí đầy đủ thiết bị và nhân lực có kinh nghiệm. Công nhân tham gia lắp đặt phải được hướng dẫn về quy trình thi công, biện pháp an toàn và cách phối hợp khi nâng hạ dầm.
Thiết bị thi công thường bao gồm:
- Cẩu tự hành, cẩu tháp, pa lăng hoặc tời nâng.
- Dây cáp, sling vải, ma ní, móc cẩu.
- Máy hàn, máy khoan, máy siết bu lông.
- Máy thủy bình, máy laser, thước thép, nivo.
- Dụng cụ cầm tay phục vụ căn chỉnh và liên kết.
- Trang bị bảo hộ cá nhân cho người lao động.
Tất cả thiết bị nâng hạ phải được kiểm tra trước khi sử dụng. Không dùng thiết bị quá tải, hư hỏng hoặc không đảm bảo điều kiện an toàn.
4. Quy trình thi công lắp đặt dầm I hệ giàn giáo bao che
4.1. Bước 1: Kiểm tra mặt bằng và vị trí lắp đặt
Trước khi tiến hành thi công, cán bộ kỹ thuật cần kiểm tra hiện trạng mặt bằng, vị trí lắp đặt, cao độ, tim trục và các điểm liên kết. Khu vực thi công phải được dọn dẹp gọn gàng, không có vật cản ảnh hưởng đến quá trình vận chuyển và nâng hạ dầm I.
Các vị trí gối đỡ, bản mã, bu lông neo hoặc điểm liên kết với công trình cần được đánh dấu rõ ràng theo bản vẽ. Nếu phát hiện sai lệch giữa thực tế và thiết kế, phải báo cáo chỉ huy trưởng hoặc bộ phận kỹ thuật để xử lý trước khi thi công.
4.2. Bước 2: Vận chuyển dầm I đến khu vực thi công
Dầm I được vận chuyển đến vị trí thi công bằng phương tiện phù hợp. Trong quá trình vận chuyển, cần kê đỡ chắc chắn, tránh va đập làm cong vênh, biến dạng hoặc bong tróc lớp sơn bảo vệ.
Khi tập kết tại công trường, dầm I phải được đặt trên gối kê ổn định, không đặt trực tiếp trên nền đất yếu, khu vực ẩm ướt hoặc nơi cản trở lối đi. Việc sắp xếp vật tư cần gọn gàng, thuận tiện cho quá trình nâng hạ và lắp dựng.
4.3. Bước 3: Kiểm tra dầm I trước khi nâng lắp
Trước khi nâng dầm I vào vị trí, cần kiểm tra lại toàn bộ cấu kiện. Nội dung kiểm tra gồm kích thước dầm, chiều dài dầm, vị trí lỗ bu lông, bản mã, điểm treo, bề mặt thép và tình trạng sơn chống gỉ.
Đối với các vị trí liên kết bằng bu lông hoặc hàn, cần làm sạch bụi bẩn, dầu mỡ, gỉ sét và các vật cản khác. Công tác kiểm tra trước khi nâng lắp giúp hạn chế sai sót và đảm bảo quá trình thi công diễn ra an toàn, chính xác.
4.4. Bước 4: Nâng hạ và đưa dầm I vào vị trí
Căn cứ vào trọng lượng và chiều dài dầm I, đơn vị thi công lựa chọn thiết bị nâng phù hợp. Dầm phải được móc cẩu cân bằng, có dây điều hướng để hạn chế xoay lắc trong quá trình nâng.
Trong khi nâng hạ, người chỉ huy nâng phải phối hợp chặt chẽ với người vận hành thiết bị và công nhân lắp dựng. Khu vực bên dưới dầm đang cẩu phải được rào chắn, không cho người không có nhiệm vụ đi vào.
Khi dầm I được đưa đến gần vị trí lắp đặt, công nhân tiến hành điều chỉnh từ từ để đặt dầm đúng tim trục, đúng cao độ và đúng hướng thiết kế. Không tháo móc cẩu khi dầm chưa được cố định tạm chắc chắn.

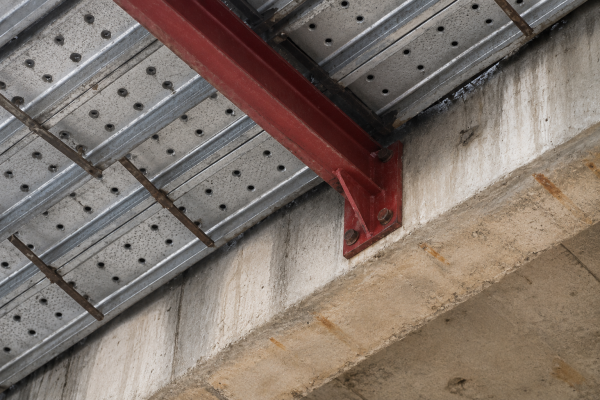

4.5. Bước 5: Căn chỉnh và cố định dầm I
Sau khi dầm I được đặt vào vị trí, tiến hành căn chỉnh bằng máy thủy bình, nivo, thước thép hoặc thiết bị đo chuyên dụng. Dầm cần được kiểm tra về cao độ, độ thẳng, độ nghiêng và vị trí liên kết.
Khi dầm đã đạt yêu cầu, tiến hành cố định bằng bu lông, bản mã, hàn hoặc neo theo đúng bản vẽ thiết kế. Các liên kết phải được thi công chắc chắn, đủ số lượng và đúng quy cách.
Đối với liên kết bu lông, cần siết đều, siết đủ lực và kiểm tra lại sau khi hoàn thành. Đối với liên kết hàn, đường hàn phải đảm bảo chiều dài, chiều cao, độ bám dính và được làm sạch xỉ hàn sau khi thi công.

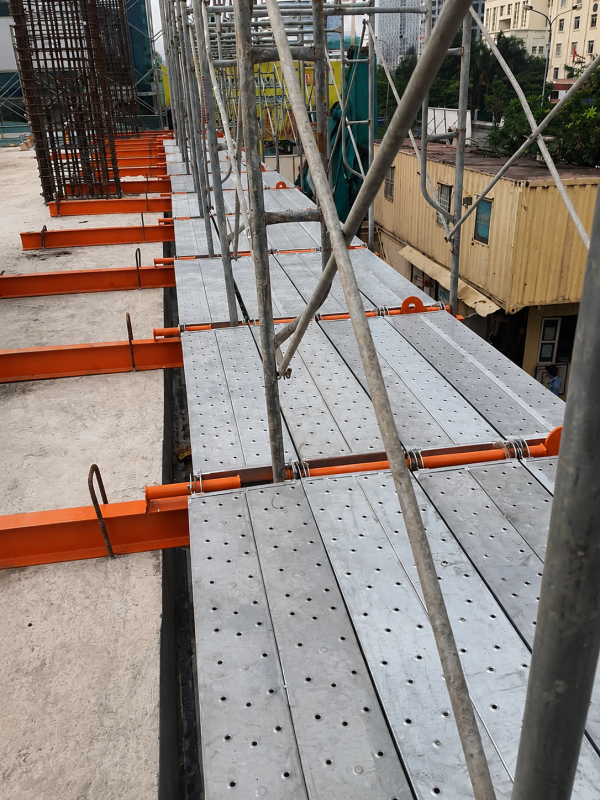

4.6. Bước 6: Lắp dựng hệ giàn giáo bao che liên quan
Sau khi dầm I đã được cố định và kiểm tra đạt yêu cầu, mới tiến hành lắp dựng các bộ phận của hệ giàn giáo bao che. Các bộ phận bao gồm khung giáo, thanh giằng, sàn thao tác, lưới bao che, lan can, tấm chắn chân và hệ neo giữ.
Trong quá trình lắp dựng hệ giàn giáo bao che, cần thường xuyên kiểm tra sự ổn định của dầm I và các điểm liên kết. Nếu phát hiện hiện tượng võng bất thường, rung lắc, lỏng bu lông hoặc biến dạng, phải dừng thi công để kiểm tra và xử lý kịp thời.
5. Yêu cầu kỹ thuật khi thi công lắp đặt dầm I hệ giàn giáo bao che
Công tác thi công lắp đặt dầm I hệ giàn giáo bao che cần đáp ứng các yêu cầu kỹ thuật cơ bản sau:
- Dầm I phải đúng chủng loại, kích thước và vị trí theo bản vẽ.
- Dầm được lắp đúng tim trục, cao độ và phương đặt dầm.
- Liên kết bu lông, hàn, bản mã và neo giữ phải chắc chắn.
- Gối đỡ dầm phải ổn định, không bị trượt, lún hoặc xô lệch.
- Dầm không bị cong vênh, nứt gãy hoặc biến dạng ảnh hưởng đến khả năng chịu lực.
- Không tự ý khoan, cắt, hàn hoặc thay đổi cấu tạo dầm khi chưa được phê duyệt.
- Tải trọng tác dụng lên dầm không được vượt quá tải trọng thiết kế cho phép.
- Hệ giàn giáo bao che chỉ được sử dụng sau khi đã nghiệm thu đạt yêu cầu.
Việc tuân thủ các yêu cầu kỹ thuật giúp hệ dầm I và giàn giáo bao che làm việc ổn định, đảm bảo an toàn cho người lao động và khu vực xung quanh công trình.
6. Biện pháp an toàn khi lắp đặt dầm I hệ giàn giáo bao che
An toàn lao động là yếu tố bắt buộc trong quá trình thi công dầm I và hệ giàn giáo bao che. Do hạng mục này thường liên quan đến làm việc trên cao, nâng hạ cấu kiện thép và liên kết kết cấu, mọi công đoạn cần được kiểm soát nghiêm ngặt.
Các biện pháp an toàn cần thực hiện gồm:
- Công nhân phải được huấn luyện an toàn trước khi thi công.
- Người làm việc trên cao phải sử dụng dây an toàn đúng quy định.
- Trang bị đầy đủ mũ bảo hộ, giày bảo hộ, găng tay, kính bảo hộ và áo phản quang.
- Khu vực nâng hạ dầm phải có rào chắn và biển cảnh báo.
- Không đứng dưới dầm I đang được cẩu hoặc treo trên cao.
- Không thi công khi trời mưa lớn, gió mạnh, sấm sét hoặc điều kiện thời tiết nguy hiểm.
- Thiết bị nâng hạ, dây cáp, móc cẩu, ma ní phải được kiểm tra trước khi sử dụng.
- Khi hàn cắt phải có biện pháp phòng cháy chữa cháy phù hợp.
- Không để vật tư, dụng cụ rơi từ trên cao xuống khu vực bên dưới.
- Sau mỗi ca làm việc, cần kiểm tra lại tình trạng dầm, liên kết và khu vực thi công.
Thực hiện tốt công tác an toàn không chỉ bảo vệ người lao động mà còn giúp quá trình thi công diễn ra liên tục, hạn chế sự cố và chậm tiến độ.
7. Kiểm tra và nghiệm thu sau khi lắp đặt dầm I
Sau khi hoàn thành công tác lắp đặt, dầm I cần được kiểm tra và nghiệm thu trước khi đưa hệ giàn giáo khung bao che vào sử dụng. Đây là bước quan trọng nhằm đánh giá chất lượng thi công và mức độ an toàn của hệ kết cấu.
Nội dung kiểm tra nghiệm thu gồm:
- Kiểm tra vị trí dầm I so với bản vẽ thiết kế.
- Kiểm tra cao độ, tim trục, độ thẳng và độ ổn định.
- Kiểm tra liên kết bu lông, bản mã, đường hàn và hệ neo giữ.
- Kiểm tra tình trạng bề mặt dầm, lớp sơn chống gỉ và các vị trí hư hỏng.
- Kiểm tra độ ổn định tổng thể của hệ giàn giáo bao che.
- Kiểm tra biên bản nghiệm thu nội bộ trước khi mời nghiệm thu chính thức.
Chỉ khi toàn bộ hạng mục đạt yêu cầu, hệ giàn giáo bao che mới được phép đưa vào sử dụng. Nếu có sai lệch hoặc hư hỏng, cần xử lý triệt để trước khi tiếp tục thi công các công việc tiếp theo.
8. Lưu ý quan trọng khi thi công lắp đặt dầm I hệ giàn giáo bao che
Để đảm bảo chất lượng và an toàn, trong quá trình thi công cần lưu ý một số vấn đề sau:
- Không sử dụng dầm I sai quy cách hoặc không rõ nguồn gốc.
- Không thay đổi vị trí lắp đặt dầm khi chưa có ý kiến của kỹ thuật.
- Không tháo thiết bị nâng khi dầm chưa được liên kết chắc chắn.
- Không chất tải vượt quá khả năng chịu lực của dầm và hệ giàn giáo.
- Không sử dụng hệ bao che khi chưa được nghiệm thu.
- Thường xuyên kiểm tra hệ liên kết trong quá trình sử dụng.
- Khi có gió lớn hoặc thời tiết xấu, cần kiểm tra lại độ ổn định của hệ bao che.
Những lưu ý này giúp giảm thiểu rủi ro trong quá trình thi công và sử dụng hệ giàn giáo bao che tại công trình.
9. Kết luận
Thi công lắp đặt dầm I hệ giàn giáo bao che là hạng mục quan trọng trong quá trình thi công xây dựng, đặc biệt đối với các công trình có yêu cầu làm việc trên cao và bao che mặt ngoài. Việc lắp đặt dầm I đúng kỹ thuật giúp tăng độ ổn định cho hệ giàn giáo, đảm bảo an toàn cho công nhân và hạn chế nguy cơ sự cố trong quá trình thi công.
Để đạt hiệu quả cao, đơn vị thi công cần chuẩn bị đầy đủ hồ sơ kỹ thuật, vật tư, thiết bị, nhân lực và thực hiện đúng quy trình từ kiểm tra mặt bằng, nâng hạ, căn chỉnh, liên kết đến nghiệm thu. Hệ dầm I và giàn giáo bao che chỉ được đưa vào sử dụng khi đã được kiểm tra, nghiệm thu đạt yêu cầu về kỹ thuật và an toàn.
