Trong các công trình xây dựng dân dụng, công nghiệp, nhà cao tầng hay công trình cải tạo sửa chữa, hệ giàn giáo bao che đóng vai trò rất quan trọng trong việc đảm bảo an toàn thi công, hạn chế rơi vãi vật liệu, kiểm soát bụi bẩn và tạo không gian làm việc ổn định cho công nhân. Để hệ giàn giáo bao che được lắp dựng đúng kỹ thuật, an toàn và phù hợp với thực tế công trình, bản vẽ biện pháp thi công hệ giàn giáo bao che công trình là tài liệu không thể thiếu.
Bản vẽ này không chỉ phục vụ cho quá trình thi công tại hiện trường mà còn là cơ sở để chủ đầu tư, tư vấn giám sát, nhà thầu và các bên liên quan kiểm tra, phê duyệt trước khi triển khai. Một bộ bản vẽ rõ ràng, đầy đủ và khoa học sẽ giúp giảm thiểu rủi ro, nâng cao hiệu quả thi công và đảm bảo tiến độ dự án.
Bản Vẽ Biện Pháp Thi Công Hệ Giàn Giáo Bao Che Công Trình Là Gì?
Bản vẽ biện pháp thi công hệ giàn giáo bao che công trình là hồ sơ kỹ thuật thể hiện phương án lắp dựng, bố trí, neo giữ, liên kết và sử dụng hệ giàn giáo bao che trong quá trình xây dựng. Bản vẽ mô tả chi tiết vị trí lắp đặt giàn giáo, kích thước, cao độ, khoảng cách khung giáo, hệ giằng, sàn thao tác, lưới bao che, hệ neo vào công trình và các yêu cầu an toàn liên quan.
Thông qua bản vẽ, đội ngũ thi công có thể nắm rõ cách triển khai hệ giàn giáo theo từng giai đoạn. Đồng thời, tư vấn giám sát và chủ đầu tư có cơ sở để kiểm tra sự phù hợp giữa phương án thiết kế với điều kiện thực tế tại công trình.
Vai Trò Của Bản Vẽ Biện Pháp Thi Công Hệ Giàn Giáo Bao Che
Đảm Bảo An Toàn Lao Động
An toàn là yếu tố quan trọng hàng đầu khi thi công hệ giàn giáo bao che. Nếu lắp dựng sai kỹ thuật, thiếu neo giữ hoặc không có hệ giằng ổn định, giàn giáo có thể bị rung lắc, biến dạng hoặc sập đổ trong quá trình sử dụng.
Bản vẽ biện pháp thi công giúp quy định rõ cách bố trí hệ giàn giáo, khoảng cách neo, vị trí giằng chéo, lối lên xuống, sàn thao tác và khu vực nguy hiểm. Nhờ đó, công nhân có thể thi công theo đúng hướng dẫn, hạn chế tối đa tai nạn lao động.
Kiểm Soát Chất Lượng Thi Công
Một bản vẽ đầy đủ giúp nhà thầu kiểm soát tốt chất lượng lắp dựng hệ giàn giáo bao che. Các chi tiết như chân đế, kích tăng, khung giáo, ống giáo, cùm khóa, mâm thao tác, lưới bao che và hệ neo đều cần được thể hiện rõ ràng.
Việc thi công theo bản vẽ giúp tránh tình trạng lắp dựng tùy tiện, sai khoảng cách, thiếu liên kết hoặc sử dụng vật tư không phù hợp. Đây là yếu tố quan trọng để hệ giàn giáo hoạt động ổn định trong suốt quá trình thi công công trình.
Hỗ Trợ Phê Duyệt Hồ Sơ Biện Pháp Thi Công
Trước khi triển khai lắp dựng giàn giáo bao che, nhà thầu thường phải trình hồ sơ biện pháp thi công cho chủ đầu tư hoặc tư vấn giám sát phê duyệt. Trong đó, bản vẽ là thành phần quan trọng giúp các bên đánh giá tính hợp lý, an toàn và khả thi của phương án.
Một bộ bản vẽ chuyên nghiệp sẽ giúp quá trình phê duyệt diễn ra thuận lợi hơn, hạn chế việc phải chỉnh sửa nhiều lần và góp phần đảm bảo tiến độ chung của dự án.
Tối Ưu Tiến Độ Và Chi Phí
Khi có bản vẽ biện pháp thi công rõ ràng, nhà thầu có thể chủ động tính toán khối lượng vật tư, nhân công, thiết bị và thời gian lắp dựng. Điều này giúp hạn chế lãng phí, giảm phát sinh ngoài kế hoạch và tối ưu chi phí thi công.
Ngoài ra, bản vẽ còn giúp đội thi công phối hợp nhịp nhàng hơn với các hạng mục khác như hoàn thiện mặt ngoài, xây tô, sơn bả, lắp đặt kính, chống thấm hoặc sửa chữa mặt dựng.
Nội Dung Cần Có Trong Bản Vẽ Biện Pháp Thi Công Hệ Giàn Giáo Bao Che
Một bộ bản vẽ biện pháp thi công hệ giàn giáo bao che công trình thường bao gồm các nội dung chính sau:

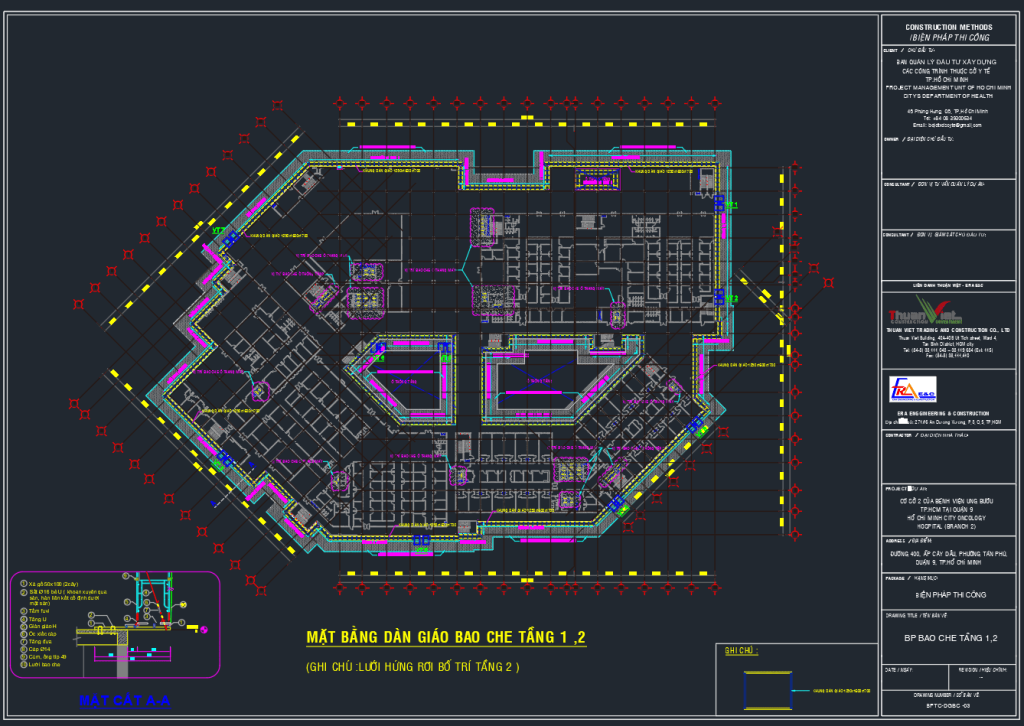

Mặt Bằng Bố Trí Hệ Giàn Giáo Bao Che
Mặt bằng thể hiện phạm vi lắp dựng giàn giáo xung quanh công trình hoặc tại các khu vực cần bao che. Trên bản vẽ cần thể hiện rõ vị trí đặt chân giáo, khoảng cách khung giáo, khoảng lùi so với mép công trình, lối đi, khu vực tập kết vật tư và vùng cảnh báo an toàn.
Đối với công trình có mặt bằng phức tạp, cần thể hiện đầy đủ các góc cạnh, vị trí vướng mắc, khu vực tiếp giáp công trình lân cận và các điểm cần xử lý đặc biệt.

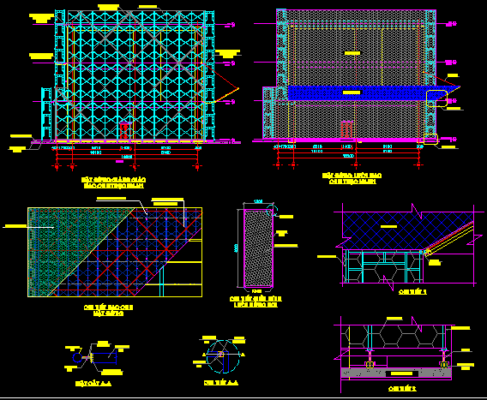

Mặt Đứng Giàn Giáo Bao Che
Mặt đứng thể hiện chiều cao hệ giàn giáo, số tầng giáo, cao độ từng tầng thao tác, vị trí giằng ngang, giằng chéo, sàn công tác, lưới bao che và hệ neo liên kết vào công trình.
Đây là bản vẽ quan trọng giúp đội thi công hiểu rõ cấu tạo tổng thể của hệ giàn giáo theo phương đứng, đặc biệt đối với các công trình nhiều tầng hoặc công trình có chiều cao lớn.
Chi Tiết Neo Giữ Giàn Giáo Vào Công Trình
Hệ neo giữ là bộ phận quyết định sự ổn định của giàn giáo bao che. Bản vẽ cần thể hiện rõ vị trí neo, khoảng cách neo theo phương ngang và phương đứng, cấu tạo liên kết, vật tư sử dụng và yêu cầu kỹ thuật khi lắp đặt.
Tùy theo điều kiện thực tế, hệ neo có thể liên kết vào dầm, sàn, cột hoặc các vị trí kết cấu chịu lực phù hợp. Việc bố trí neo cần được tính toán kỹ để đảm bảo giàn giáo không bị mất ổn định khi chịu tải trọng thi công hoặc tác động của gió.
Chi Tiết Chân Giáo Và Nền Đặt Giáo
Chân giáo cần được đặt trên nền ổn định, có bản đế, kích tăng và biện pháp chống lún nếu cần thiết. Bản vẽ cần thể hiện rõ cấu tạo chân giáo, cao độ đặt giáo, phương án kê lót và yêu cầu kiểm tra nền trước khi lắp dựng.
Đối với khu vực nền yếu, nền đất, sàn hầm hoặc vị trí có khả năng lún, cần có giải pháp gia cường phù hợp nhằm đảm bảo an toàn trong suốt quá trình sử dụng.
Chi Tiết Lưới Bao Che Và Sàn Thao Tác
Lưới bao che giúp hạn chế bụi, vật liệu rơi vãi và tăng tính an toàn cho khu vực xung quanh công trình. Bản vẽ cần thể hiện loại lưới, vị trí lắp đặt, cách buộc cố định và phạm vi bao phủ.
Sàn thao tác cần được bố trí tại các vị trí phù hợp với yêu cầu thi công. Ván sàn hoặc mâm giáo phải được lắp chắc chắn, không xô lệch, không hở lớn và đảm bảo khả năng chịu tải theo mục đích sử dụng.
Chi Tiết Lối Lên Xuống Và Biển Báo An Toàn
Bản vẽ biện pháp thi công cần thể hiện lối lên xuống cho công nhân, thang leo, lan can bảo vệ, vị trí biển báo, khu vực cấm vào và các điểm kiểm soát an toàn. Điều này giúp quá trình di chuyển, làm việc trên giàn giáo được tổ chức khoa học và hạn chế nguy cơ tai nạn.
Quy Trình Lập Bản Vẽ Biện Pháp Thi Công Hệ Giàn Giáo Bao Che
Khảo Sát Hiện Trạng Công Trình
Trước khi lập bản vẽ, cần khảo sát kỹ hiện trạng công trình, bao gồm mặt bằng, chiều cao, kết cấu chịu lực, khu vực lân cận, điều kiện giao thông, vị trí tập kết vật tư và các yếu tố ảnh hưởng đến quá trình thi công.
Việc khảo sát chính xác giúp bản vẽ phù hợp với thực tế, tránh tình trạng thiết kế một đằng nhưng thi công một nẻo.
Lựa Chọn Loại Giàn Giáo Phù Hợp
Tùy theo quy mô và đặc điểm công trình, nhà thầu có thể sử dụng giàn giáo khung, giàn giáo nêm, giàn giáo ống tuýp, giàn giáo ringlock hoặc các hệ giàn giáo chuyên dụng khác. Việc lựa chọn loại giàn giáo cần căn cứ vào chiều cao thi công, tải trọng sử dụng, điều kiện mặt bằng và yêu cầu an toàn.
Thiết Kế Phương Án Bố Trí Giàn Giáo
Sau khi lựa chọn hệ giàn giáo, kỹ sư tiến hành thiết kế phương án bố trí trên mặt bằng và mặt đứng. Phương án cần đảm bảo thuận tiện cho thi công, không cản trở các hạng mục khác, đồng thời đáp ứng yêu cầu ổn định và an toàn.
Thể Hiện Chi Tiết Kỹ Thuật Trên Bản Vẽ
Các chi tiết quan trọng như neo giữ, giằng chéo, chân giáo, sàn thao tác, lưới bao che, lan can, thang leo và biển báo cần được thể hiện đầy đủ. Bản vẽ càng rõ ràng thì quá trình thi công càng thuận lợi và dễ kiểm soát.
Kiểm Tra, Rà Soát Và Trình Phê Duyệt
Trước khi đưa vào thi công, bản vẽ cần được kiểm tra bởi người có chuyên môn. Sau đó, hồ sơ được trình chủ đầu tư hoặc tư vấn giám sát xem xét, góp ý và phê duyệt. Chỉ nên triển khai thi công khi bản vẽ và biện pháp thi công đã được chấp thuận.
Yêu Cầu An Toàn Khi Thi Công Hệ Giàn Giáo Bao Che
Để đảm bảo an toàn khi thi công hệ giàn giáo bao che, cần lưu ý các yêu cầu sau:
- Vật tư giàn giáo phải đảm bảo chất lượng, không cong vênh, nứt gãy, hoen gỉ nghiêm trọng hoặc biến dạng.
- Nền đặt giáo phải ổn định, có biện pháp kê lót và chống lún khi cần.
- Hệ giàn giáo phải được lắp dựng đúng theo bản vẽ đã phê duyệt.
- Các vị trí neo, giằng, khóa liên kết phải được kiểm tra kỹ trước khi sử dụng.
- Công nhân làm việc trên cao phải được trang bị đầy đủ bảo hộ lao động.
- Không tự ý tháo dỡ neo, giằng hoặc bộ phận liên kết khi chưa có sự cho phép.
- Cần kiểm tra định kỳ hệ giàn giáo, đặc biệt sau mưa lớn, gió mạnh hoặc khi có thay đổi trong quá trình thi công.
- Khu vực bên dưới giàn giáo cần có biển cảnh báo và rào chắn an toàn.
Những Lỗi Thường Gặp Khi Lập Và Thi Công Giàn Giáo Bao Che
Một số lỗi thường gặp trong quá trình lập bản vẽ và thi công hệ giàn giáo bao che gồm:
Bản Vẽ Thiếu Chi Tiết Neo Giữ
Nhiều bản vẽ chỉ thể hiện mặt bằng và mặt đứng tổng thể mà không có chi tiết neo giữ. Điều này gây khó khăn cho thi công và tiềm ẩn nguy cơ mất ổn định hệ giàn giáo.
Không Khảo Sát Kỹ Hiện Trạng
Nếu không khảo sát kỹ mặt bằng, bản vẽ có thể không phù hợp với thực tế. Khi thi công, đội lắp dựng phải điều chỉnh nhiều lần, làm ảnh hưởng đến tiến độ và chất lượng.
Bố Trí Giằng Chưa Hợp Lý
Hệ giằng có vai trò quan trọng trong việc ổn định giàn giáo. Nếu bố trí giằng không đúng hoặc thiếu giằng, hệ giáo có thể bị rung lắc, nghiêng lệch hoặc biến dạng khi sử dụng.
Sử Dụng Vật Tư Không Đạt Yêu Cầu
Việc sử dụng giàn giáo cũ, cong vênh, rỉ sét hoặc phụ kiện kém chất lượng có thể gây mất an toàn. Vì vậy, vật tư cần được kiểm tra trước khi đưa vào lắp dựng.
Không Kiểm Tra Sau Khi Lắp Dựng
Sau khi lắp dựng, hệ giàn giáo cần được nghiệm thu trước khi đưa vào sử dụng. Nếu bỏ qua bước này, các lỗi kỹ thuật có thể không được phát hiện kịp thời.
Lợi Ích Khi Sử Dụng Bản Vẽ Biện Pháp Thi Công Chuyên Nghiệp
Sử dụng bản vẽ biện pháp thi công hệ giàn giáo bao che chuyên nghiệp mang lại nhiều lợi ích cho dự án:
- Giúp công trình thi công an toàn và đúng kỹ thuật.
- Hỗ trợ quá trình phê duyệt hồ sơ nhanh chóng hơn.
- Giảm rủi ro tai nạn lao động và sự cố công trình.
- Tối ưu khối lượng vật tư, nhân công và chi phí.
- Tăng tính chuyên nghiệp của nhà thầu.
- Giúp chủ đầu tư và tư vấn giám sát dễ dàng kiểm tra, nghiệm thu.
- Đảm bảo tiến độ thi công các hạng mục mặt ngoài công trình.
Khi Nào Cần Lập Bản Vẽ Biện Pháp Thi Công Hệ Giàn Giáo Bao Che?
Bản vẽ biện pháp thi công hệ giàn giáo bao che cần được lập trước khi triển khai lắp dựng giàn giáo tại công trường. Đặc biệt, các công trình sau rất cần có hồ sơ bản vẽ chi tiết:
- Công trình nhà cao tầng.
- Công trình xây dựng trong khu dân cư đông đúc.
- Công trình tiếp giáp đường giao thông, nhà dân hoặc công trình lân cận.
- Công trình cải tạo, sửa chữa mặt ngoài.
- Công trình có yêu cầu cao về an toàn lao động.
- Công trình cần trình duyệt hồ sơ biện pháp thi công trước khi triển khai.
Đơn Vị Lập Bản Vẽ Biện Pháp Thi Công Hệ Giàn Giáo Bao Che
Để có bộ bản vẽ đạt yêu cầu, chủ đầu tư hoặc nhà thầu nên lựa chọn đơn vị có kinh nghiệm trong lĩnh vực thiết kế biện pháp thi công, am hiểu về kết cấu giàn giáo, quy trình thi công và các yêu cầu an toàn công trường.
Một đơn vị chuyên nghiệp sẽ giúp khảo sát hiện trạng, tư vấn phương án phù hợp, lập bản vẽ chi tiết và hỗ trợ chỉnh sửa theo yêu cầu của chủ đầu tư hoặc tư vấn giám sát. Điều này giúp quá trình triển khai tại công trường diễn ra thuận lợi, an toàn và hiệu quả hơn.
Câu Hỏi Thường Gặp Về Bản Vẽ Biện Pháp Thi Công Hệ Giàn Giáo Bao Che
1. Bản vẽ biện pháp thi công hệ giàn giáo bao che có bắt buộc không?
Đối với nhiều công trình, đặc biệt là công trình có quy mô lớn, thi công trên cao hoặc yêu cầu kiểm soát an toàn nghiêm ngặt, bản vẽ biện pháp thi công là tài liệu rất cần thiết để trình duyệt và tổ chức thi công an toàn.
2. Bản vẽ giàn giáo bao che gồm những gì?
Thông thường, bản vẽ bao gồm mặt bằng bố trí giàn giáo, mặt đứng, chi tiết neo giữ, chi tiết chân giáo, hệ giằng, sàn thao tác, lưới bao che, lối lên xuống và các yêu cầu an toàn liên quan.
3. Ai là người lập bản vẽ biện pháp thi công giàn giáo bao che?
Bản vẽ nên được lập bởi kỹ sư hoặc đơn vị có chuyên môn về biện pháp thi công, kết cấu giàn giáo và an toàn lao động trong xây dựng.
4. Có thể thi công giàn giáo bao che khi chưa có bản vẽ không?
Không nên thi công khi chưa có bản vẽ hoặc phương án được kiểm tra, phê duyệt. Việc lắp dựng tự phát có thể gây mất an toàn, khó kiểm soát chất lượng và ảnh hưởng đến tiến độ công trình.
5. Bản vẽ biện pháp thi công có cần điều chỉnh theo thực tế không?
Có. Trong quá trình thi công, nếu điều kiện hiện trường thay đổi hoặc phát sinh vướng mắc, bản vẽ cần được rà soát, điều chỉnh và phê duyệt lại trước khi triển khai tiếp.
Kết Luận
Bản vẽ biện pháp thi công hệ giàn giáo bao che công trình là tài liệu quan trọng giúp đảm bảo an toàn, kiểm soát chất lượng và nâng cao hiệu quả thi công. Một bộ bản vẽ đầy đủ cần thể hiện rõ mặt bằng, mặt đứng, chi tiết neo giữ, hệ giằng, chân giáo, sàn thao tác, lưới bao che và các yêu cầu an toàn cần thiết.
