Giàn giáo xây dựng là thiết bị không thể thiếu trong các công trình dân dụng, công nghiệp, cầu đường và hạ tầng. Tùy theo yêu cầu thi công, tải trọng, chiều cao và đặc điểm công trình, nhà thầu sẽ lựa chọn loại giàn giáo phù hợp. Việc hiểu rõ cấu tạo của các loại giàn giáo xây dựng giúp quá trình lắp dựng an toàn, đúng kỹ thuật và đạt hiệu quả cao hơn.
Hiện nay, các loại giàn giáo được sử dụng phổ biến gồm giàn giáo khung, giàn giáo nêm, giàn giáo ringlock và giàn giáo tuýp. Mỗi loại có cấu tạo riêng, phù hợp với từng mục đích thi công khác nhau.

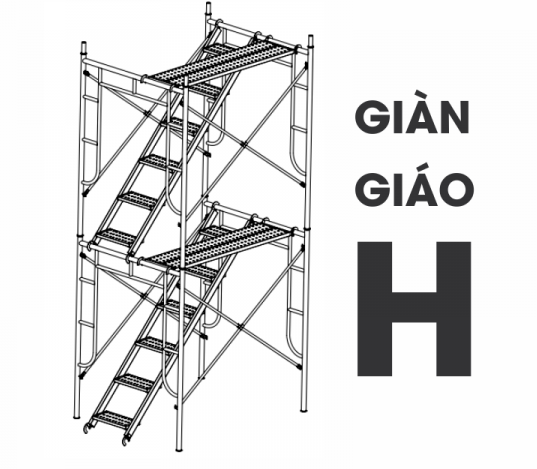

1. Cấu tạo giàn giáo khung
Giàn giáo khung là loại giàn giáo truyền thống, được sử dụng rộng rãi trong các công trình xây dựng dân dụng và nhà phố. Loại giàn giáo này có kết cấu đơn giản, dễ lắp đặt, dễ tháo dỡ và chi phí tương đối thấp.
Các bộ phận chính của giàn giáo khung
Cấu tạo giàn giáo khung thường bao gồm các bộ phận sau:
Khung giàn giáo:
Đây là bộ phận chính chịu lực của hệ giàn giáo. Khung thường được làm từ thép ống, có dạng chữ H hoặc dạng khung đứng. Chiều cao phổ biến của khung giàn giáo là 1,7 m hoặc 1,53 m, tùy theo tiêu chuẩn sản xuất và yêu cầu công trình.
Thanh giằng chéo:
Thanh giằng chéo có nhiệm vụ liên kết các khung giàn giáo lại với nhau, giúp hệ giàn giáo ổn định và hạn chế rung lắc trong quá trình thi công.
Sàn thao tác:
Sàn thao tác là nơi công nhân đứng làm việc và đặt một số vật liệu thi công nhẹ. Sàn có thể làm bằng thép, tôn hoặc ván gỗ, nhưng cần đảm bảo độ chắc chắn và khả năng chống trượt.
Chân kích tăng:
Chân kích tăng được lắp ở phía dưới khung giàn giáo, có chức năng điều chỉnh độ cao và cân bằng hệ giàn giáo trên mặt bằng thi công không bằng phẳng.
Cầu thang giàn giáo:
Một số hệ giàn giáo khung có thêm cầu thang để công nhân di chuyển lên xuống an toàn hơn.
Ưu điểm của giàn giáo h
Giàn giáo khung h có ưu điểm là lắp dựng nhanh, dễ sử dụng, giá thành hợp lý và phù hợp với nhiều công trình dân dụng. Tuy nhiên, loại giàn giáo này thường phù hợp hơn với các công trình có quy mô vừa và nhỏ, không yêu cầu tải trọng quá lớn.
2. Cấu tạo giàn giáo nêm
Giàn giáo nêm hay còn gọi là giàn giáo chống sàn, là hệ giàn giáo được sử dụng nhiều trong thi công sàn bê tông, dầm, cột và các hạng mục cần khả năng chịu lực cao. Đây là loại giàn giáo có kết cấu chắc chắn, liên kết bằng chốt nêm nên rất ổn định.

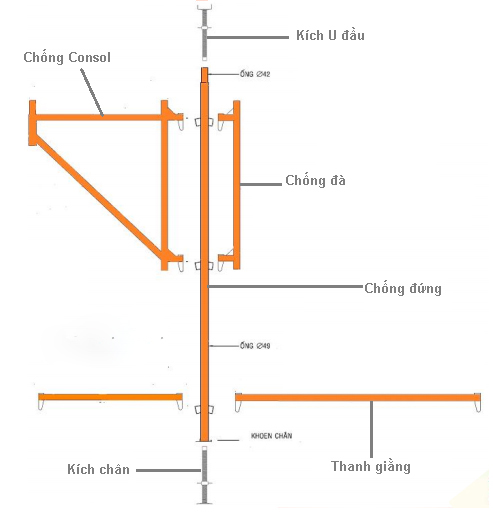

Các bộ phận chính của giàn giáo nêm
Cấu tạo giàn giáo nêm bao gồm:
Thanh chống đứng:
Thanh chống đứng là bộ phận chịu lực chính của hệ giàn giáo nêm. Trên thân thanh đứng có các tai nêm hoặc bát nêm dùng để liên kết với thanh giằng ngang.
Thanh giằng ngang:
Thanh giằng ngang liên kết các thanh chống đứng với nhau, tạo thành hệ khung vững chắc. Bộ phận này giúp phân bổ lực đều và tăng độ ổn định cho toàn bộ hệ giàn giáo.
Chốt nêm:
Chốt nêm là chi tiết quan trọng giúp khóa chặt các điểm liên kết giữa thanh đứng và thanh ngang. Khi đóng chốt nêm đúng kỹ thuật, hệ giàn giáo sẽ có độ cứng cao, hạn chế xê dịch trong quá trình đổ bê tông.
Kích tăng đầu:
Kích tăng đầu được đặt phía trên thanh chống đứng, dùng để điều chỉnh chiều cao và đỡ hệ xà gồ, cốp pha sàn.
Kích tăng chân:
Kích tăng chân được đặt dưới chân giàn giáo, có tác dụng cân chỉnh độ cao và giúp hệ giàn giáo đứng vững trên nền thi công.
Xà gồ đỡ sàn:
Xà gồ thường được đặt phía trên hệ kích tăng đầu để đỡ cốp pha và chịu tải trọng từ bê tông, cốt thép, thiết bị và công nhân thi công.
Ưu điểm của giàn giáo nêm
Giàn giáo nêm có khả năng chịu tải tốt, kết cấu chắc chắn, ít rung lắc và phù hợp với các công trình đổ sàn bê tông. Nhờ liên kết bằng chốt nêm, quá trình lắp dựng cũng tương đối nhanh và an toàn nếu thực hiện đúng quy trình kỹ thuật.
3. Cấu tạo giàn giáo ringlock
Giàn giáo ringlock là hệ giàn giáo hiện đại, được sử dụng phổ biến trong các công trình lớn, công trình công nghiệp, nhà máy, cầu đường, sự kiện và các hạng mục có yêu cầu kỹ thuật cao. Điểm đặc biệt của loại giàn giáo này là hệ liên kết bằng mâm đĩa và chốt khóa chắc chắn.

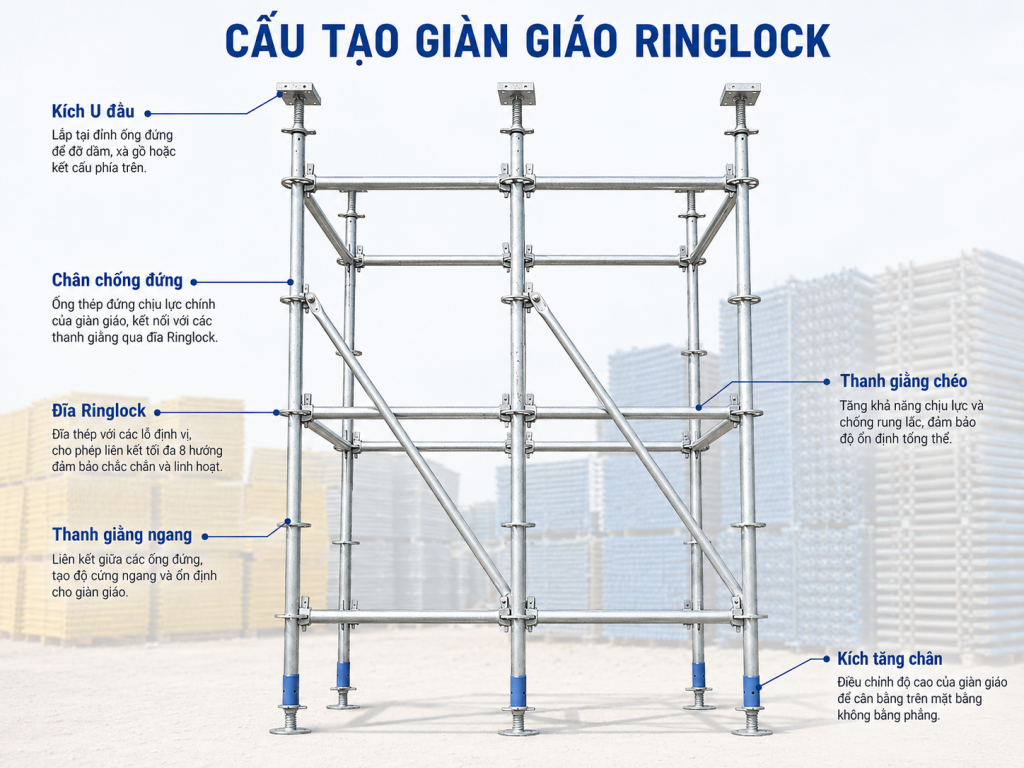

Các bộ phận chính của giàn ringlock
Cấu tạo giàn giáo ringlock thường gồm các chi tiết sau:
Thanh tiêu chuẩn đứng:
Thanh đứng là bộ phận chịu lực chính. Trên thân thanh đứng được hàn các mâm đĩa ringlock theo khoảng cách nhất định. Các mâm đĩa này dùng để liên kết với thanh ngang và thanh giằng chéo.
Mâm đĩa ringlock:
Mâm đĩa là chi tiết đặc trưng của giàn giáo ringlock. Trên mâm có nhiều lỗ liên kết, cho phép kết nối các thanh ngang và thanh chéo ở nhiều hướng khác nhau. Nhờ đó, giàn giáo ringlock có khả năng linh hoạt cao khi lắp dựng.
Thanh ngang:
Thanh ngang liên kết giữa các thanh đứng, tạo thành khung giàn giáo chắc chắn. Đây cũng là bộ phận giúp đỡ sàn thao tác hoặc liên kết với các phụ kiện khác.
Thanh giằng chéo:
Thanh giằng chéo giúp tăng độ ổn định cho hệ giàn giáo, đặc biệt khi thi công ở độ cao lớn hoặc ở các vị trí chịu tác động của gió, rung động.
Chốt khóa ringlock:
Chốt khóa dùng để cố định các đầu liên kết vào mâm đĩa. Khi được khóa đúng cách, hệ giàn giáo có độ an toàn và khả năng chịu lực rất cao.
Kích tăng chân và kích tăng đầu:
Tương tự các hệ giàn giáo khác, kích tăng chân và kích tăng đầu giúp điều chỉnh độ cao, cân bằng hệ giàn giáo và hỗ trợ lắp đặt cốp pha hoặc sàn thao tác.
Sàn thao tác:
Sàn thao tác của giàn giáo ringlock thường làm bằng thép, có khả năng chống trượt và chịu lực tốt, đảm bảo an toàn cho công nhân khi làm việc trên cao.
Ưu điểm của giàn ringlock
Giàn giáo ringlock có độ an toàn cao, khả năng chịu tải lớn, lắp dựng linh hoạt và phù hợp với nhiều địa hình, nhiều dạng công trình phức tạp. Nhờ hệ mâm đĩa nhiều hướng, loại giàn giáo này dễ dàng thích nghi với các công trình có hình dạng không đồng đều hoặc yêu cầu kỹ thuật cao.
4. Cấu tạo giàn giáo tuýp
Giàn giáo tuýp là loại giàn giáo sử dụng các ống thép rời kết hợp với cùm khóa để tạo thành hệ giàn giáo theo thiết kế mong muốn. Đây là loại giàn giáo linh hoạt, có thể lắp dựng ở nhiều vị trí khó, địa hình phức tạp hoặc công trình có kết cấu đặc biệt.
Các bộ phận chính của giàn giáo tuýp
Cấu tạo giàn giáo tuýp bao gồm:
Ống tuýp thép:
Ống tuýp là bộ phận chính tạo nên hệ giàn giáo. Các ống thép có thể được dùng làm thanh đứng, thanh ngang hoặc thanh giằng tùy theo vị trí lắp dựng.
Cùm khóa giàn giáo:
Cùm khóa dùng để liên kết các ống tuýp lại với nhau. Có nhiều loại cùm như cùm xoay, cùm cố định, cùm nối, mỗi loại đảm nhận một vai trò khác nhau trong hệ kết cấu.
Thanh giằng:
Thanh giằng giúp tăng độ ổn định, chống rung lắc và giữ cho hệ giàn giáo không bị biến dạng khi chịu tải.
Mâm thao tác hoặc sàn thao tác:
Đây là vị trí để công nhân đứng làm việc. Sàn thao tác cần được cố định chắc chắn và đảm bảo khả năng chịu lực.
Chân đế hoặc kích tăng:
Chân đế và kích tăng giúp phân bổ tải trọng xuống nền, đồng thời hỗ trợ cân chỉnh độ cao khi lắp dựng trên mặt bằng không bằng phẳng.
Ưu điểm của giàn giáo tuýp
Giàn giáo tuýp có tính linh hoạt cao, dễ điều chỉnh theo hình dạng công trình và có thể sử dụng trong nhiều điều kiện thi công khác nhau. Tuy nhiên, quá trình lắp dựng đòi hỏi đội ngũ thi công có kinh nghiệm, vì các điểm liên kết bằng cùm phải được siết chặt đúng kỹ thuật để đảm bảo an toàn.
5. So sánh cấu tạo của các loại giàn giáo xây dựng
Mỗi loại giàn giáo có cấu tạo và đặc điểm riêng. Giàn giáo khung có kết cấu đơn giản, phù hợp với công trình dân dụng. Giàn giáo nêm có khả năng chống sàn tốt, thường dùng trong thi công bê tông. Giàn giáo ringlock có kết cấu hiện đại, chịu lực cao và phù hợp với công trình lớn. Trong khi đó, giàn giáo tuýp lại nổi bật nhờ tính linh hoạt và khả năng lắp dựng ở nhiều địa hình phức tạp.
Nếu xét về mức độ linh hoạt, giàn giáo tuýp và giàn giáo ringlock thường được đánh giá cao hơn. Nếu xét về tốc độ lắp dựng và chi phí, giàn giáo khung là lựa chọn phổ biến. Nếu xét về khả năng chống đỡ sàn bê tông, giàn giáo nêm là giải pháp được nhiều nhà thầu lựa chọn.
6. Lưu ý khi lựa chọn và lắp dựng giàn giáo xây dựng
Khi lựa chọn giàn giáo, cần căn cứ vào quy mô công trình, tải trọng thi công, chiều cao làm việc, mặt bằng lắp dựng và yêu cầu an toàn. Không nên lựa chọn giàn giáo chỉ dựa trên giá thành, vì chất lượng giàn giáo ảnh hưởng trực tiếp đến an toàn lao động và tiến độ thi công.
Trong quá trình lắp dựng, các bộ phận như thanh đứng, thanh ngang, thanh giằng, chốt khóa, cùm, kích tăng và sàn thao tác cần được kiểm tra kỹ. Giàn giáo phải được lắp đúng kỹ thuật, đặt trên nền chắc chắn, có đầy đủ giằng chống và được kiểm tra định kỳ trong suốt quá trình sử dụng.
Ngoài ra, công nhân thi công trên giàn giáo cần được trang bị đầy đủ đồ bảo hộ như mũ bảo hộ, dây an toàn, giày bảo hộ và các thiết bị hỗ trợ làm việc trên cao. Việc tuân thủ quy định an toàn là yếu tố quan trọng giúp hạn chế rủi ro trong xây dựng.
Hiểu rõ cấu tạo của các loại giàn giáo xây dựng là điều cần thiết để lựa chọn đúng hệ giàn giáo cho từng công trình. Trong đó, cấu tạo giàn giáo khung đơn giản, dễ sử dụng; cấu tạo giàn giáo nêm chắc chắn, phù hợp chống sàn; cấu tạo giàn giáo ringlock hiện đại, chịu lực tốt; còn cấu tạo giàn giáo tuýp linh hoạt, thích hợp với nhiều dạng công trình phức tạp.
